關于ram的結構和讀寫過程

ram也叫主存，是與CPU直接交換數據的內部存儲器。它可以隨時讀寫（刷新時除外）且速度很快，通常作為操作系統或其他正在運行中的程序的臨時數據存儲介質。ram工作時可以隨時從任何一個指定的地址寫入（存入）或讀出（取出）信息。

ram在計算機和數字系統中用來暫時存儲程序、數據和中間結果。隨機存取存儲器（ram）既可向指定單元存入信息又可從指定單元讀出信息。任何ram中存儲的信息在斷電后均會丟失，所以ram是易失性存儲器。本文主要介紹ram的結構和讀寫過程。

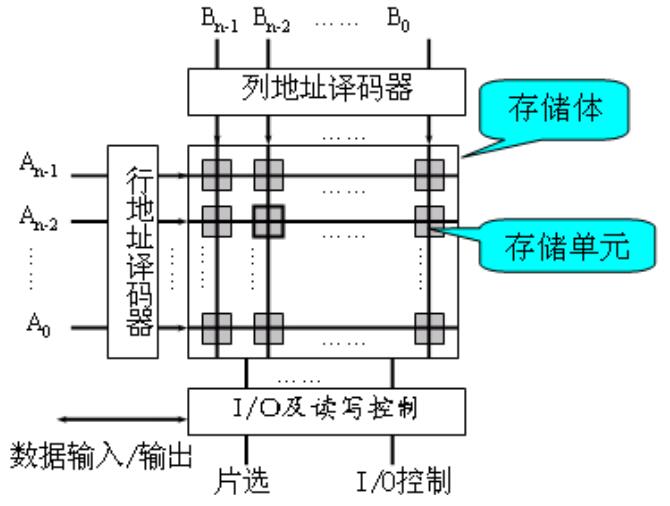

1.ram的結構它由三部分電路組成:

1)行、列地址譯碼器:它是一個二進制譯碼器，將地址碼翻譯成行列對應的具體地址，然后去選通該地址的存儲單元，對該單元中的信息進行讀出操作或進行寫入新的信息操作。
例如一個10位的地址碼A4A3A2A1AO=00101，B4B3B2B1BO=00011時，則將對應于第5行第3列的存儲單元被選中。

2)存儲體:它是存放大量二進制信息的“倉庫”，該倉庫由成千上萬個存儲單元組成。而每個存儲單元存放著一個二進制字信息，二進制字可能是一位的，也可能多位。

存儲體或ram的容量:存儲單元的個數*每個存儲單元中數據的位數。

例如一個10位地址的ram，共有210個存儲單元，若每個存儲單元存放一位二進制信息，則該ram的容量就是210(字)×1(位)=1024字位，通常稱1K字位(容量)。

3) I/0及讀/寫控制電路:該部分電路決定著存儲器是進行讀出信息操作還是寫入新信息操作。輸入/輸出緩沖器起數據的鎖存作用，通常采用三態輸出的電路結構。因此ram可以與其它的外面電路相連接，實現信息的雙向傳輸(即可輸入，也可輸出)，使信息的交換和傳遞十分方便。

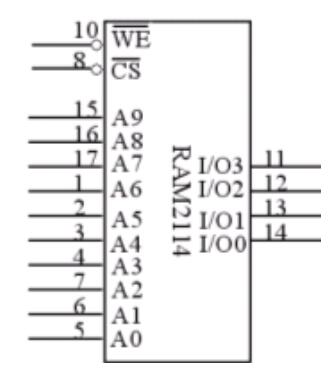

2.ram的讀出信息和寫入新信息過程(讀/寫過程):時序
訪問某地址單元的地址碼有效，假如你想去訪問的具體地址:如A9～AO=OD3H=0011010011B,
片選有效=0，選中該片ram為工作狀態。讀/寫操作有效:=1，讀出信息;=0寫入信息;
