如何采用MM32F3270單片機的FSMC接口來擴展SRAM

靈動微MM32系列單片機為用戶提供了豐富的選擇，可適用于工業控制、智能家電、建筑安防、醫療設備以及消費類電子產品等多方位嵌入式系統設計。在一些應用中，使用MM32F3270系列的片內SRAM還不夠支持應用的需要，就要用外擴SRAM/PSRAM的方式來擴展。這時可以采用MM32F3270片內的FSMC接口來擴展SRAM/PSRAM。

靈動微MM32F3270系列32位MCU是基于M3內核的32位MCU，MM32F3270適用于要求高集成度的高性能控制領域，MM32F3270系列支持工業級（-40℃~85℃）和擴展工業級（-40℃~105℃）工作溫度。內置多種省電工作模式保證低功耗應用的要求。

因為SRAM和PSRAM的異步讀寫接口完全相同，只是時序方面需要根據不同的芯片所規定的參數不同而做相關的設置即可。

結合MM32F3270的FMSC外部接口信號，可使用異步方式訪問SRAM，可以選用復用或非復用方式擴展SRAM，還可以通過配置實現外擴8位總線或16位總線接口的SRAM。目前市場上非復用型16位數據總線接口的SRAM/PSRAM較為普遍。

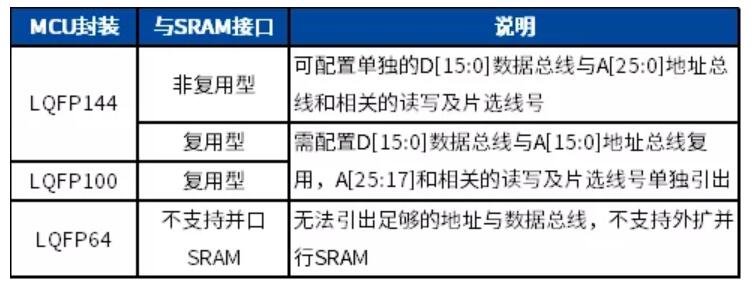

MM32F3270系列MCU因為封裝的原因，導致只有部分MCU產品可以通過硬件復用出全部或部分的FSMC接口的相關GPIO，才能支持外接SRAM存儲器擴展存儲空間。其中LQFP144引腳封裝MCU芯片支持連接地址數據非復用和復用方式外擴并行SRAM；而LQFP100引腳封裝芯片因地址線縮減，僅支持連接地址數據復用方式外擴并行SRAM。LQFP64因為無法引出足夠的地址與數據總線，不支持外擴并行SRAM。

靈動微電子是中國本土領先的通用32位MCU產品及解決方案供應商。MCU產品以MM32 為標識，基于 Arm Cortex-M 系列內核，自主研發軟硬件和生態系統。代理商英尚微可以為客戶提供從硬件芯片到軟件算法、從參考方案到系統設計的全方位支持。

MM32F3270產品系列

Series	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	12b ADC
MM32F3270	Cortex-M3	MM32F3273E7P	LQFP64	256KB	96KB	120MHz	52	16
MM32F3270	Cortex-M3	MM32F3273E8P	LQFP100	256KB	96KB	120MHz	84	16
MM32F3270	Cortex-M3	MM32F3273G7P	LQFP64	512KB	128KB	120MHz	52	16
MM32F3270	Cortex-M3	MM32F3273G8P	LQFP100	512KB	128KB	120MHz	84	16
MM32F3270	Cortex-M3	MM32F3277E7P	LQFP64	256KB	128KB	120MHz	52	16
MM32F3270	Cortex-M3	MM32F3277E8P	LQFP100	256KB	128KB	120MHz	84	21
MM32F3270	Cortex-M3	MM32F3277E9P	LQFP144	256KB	128KB	120MHz	116	21
MM32F3270	Cortex-M3	MM32F3277G7P	LQFP64	512KB	128KB	120MHz	52	16
MM32F3270	Cortex-M3	MM32F3277G8P	LQFP100	512KB	128KB	120MHz	84	21
MM32F3270	Cortex-M3	MM32F3277G9P	LQFP144	512KB	128KB	120MHz	116	21

更多詳情點擊該鏈接：http://www.bfen.cn/list-882-1.html


本文關鍵詞：MM32F3270,SRAM,靈動微
