靈動微MM32F103如何選擇外擴SRAM芯片

     靈動微MM32F103使用高性能的ARM-M3 32位的RISC內核，最高工作頻率為96MHz,內置高速存儲器，豐富的增強I/O端口和連接到兩條APB總線的外設，所有型號的器件都包含2個12位ADC,2個12位的DAC，2個電壓比較器，三個通用16位定時器和一個PWM高級定時器，還包括標準和先進的通信接口；兩個I2C接口和SPI接口，2個UART接口，一個USB接口和一個CAN接口，以上是對靈動微MM32F103一個簡單的介紹，

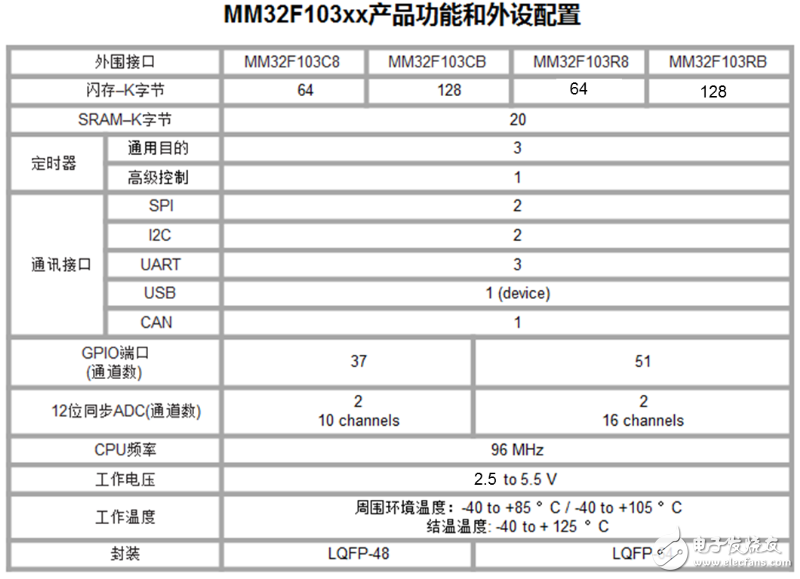

    看圖1 我們可以知道這款MCU內存字節在64/128,SRAM內存字節為20, 在實際的使用會不會出現數據不夠存儲的情況，那么選擇存儲外擴時我們可以考慮一種偽靜態的SPI SRAM，只需要SPI接口或者QPI接口，而靈動微這款MCU是提供了兩個SPI的借口，非常簡單實現單線、4線和8線的方式操作SRAM。SPI SRAM這種產品的速度,20MHz~200MHz,功耗也低，更重要的是在價格上有也較比6晶體的SRAM更具備優勢，,同時容量范圍大16Mb,32Mb,64Mb。

  這種存儲解決方案已經得到較多MCU相關廠家的認可及支持。

  如果是要求對數據傳速速率比較高的產品應用， 可以考慮選用DDR SPI SRAM,此種產品僅需要13 I/O，實現400MB/s或者3.2Gbps的數據吞吐速率。
