使SPI MRAM MR10Q010適應在3.3vI/O系統中的操作

Everspin MR10Q010該存儲器1Mb串行MRAM具有四個串行I/O路徑，旨在提高讀/寫速度并減少時鐘周期。具有用于Quad SPI操作的完整命令集，包括讀寫操作，其中在所有四個I/O上輸入地址和數據以減少時鐘周期。Everspin代理英尚微電子提供產品相關技術支持及應用解決方案。

Everspin MR10Q010四路SPI串行MRAM需要3.3v Vdd電源，并設計為可在1.8v總線I/O上運行。可以通過電平轉換器將MR10Q010連接到總線，從而使MR10Q010適應在3.3v數據總線上運行。線性穩壓器可用于提供MR10Q010所需的1.8v電源。

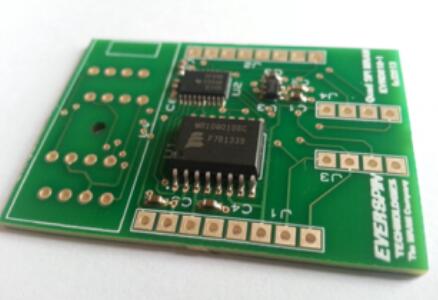

用于MR10Q010 Quad SPI MRAM的I/O適配器板

MR10Q010評估板使用德州儀器（TI）的TXB0108雙向電平轉換器和TPS73018低壓降穩壓器。該板的設計使其可以連接到當前由SPI或Quad SPI EEPROM占用的板位置或插座，并可以在現有系統中運行。所有MRAM和EEPROM引腳的測試點都位于板上。


用于評估在3.3vI/O數據總線系統中運行的MR10Q010。
8引腳DIP站點，允許安裝為子板以代替現有的8引腳SPI或Quad SPI EEPROM。
MR10Q010從板載穩壓器獲得1.8v電源。
所有MR10Q010和E2PROM引腳均可通過0.1英寸間距的通孔連接點進行評估。
可能隨MR10Q010的ZIF插座一起提供，或者板上裝有MRAM。

Everspin Quad Serial MRAM

Density	Part Number	VDD	VDDQ	Speed	Temp Rating	Pack/Ship	Package
1Mb	MR10Q010SC	3.3v	1.8	40MHz/104MHz	Commercial	Tray	16-SOIC
1Mb	MR10Q010SCR	3.3v	1.8	40MHz/104MHz	Commercial	Tape & Reel	16-SOIC
1Mb	MR10Q010CSC	3.3v	1.8	40MHz/104MHz	Industrial	Tray	16-SOIC
1Mb	MR10Q010CSCR	3.3v	1.8	40MHz/104MHz	Industrial	Tape & Reel	16-SOIC
1Mb	MR10Q010MB	3.3v	1.8	40MHz/104MHz	Commercial	Tray	24-BGA
1Mb	MR10Q010MBR	3.3v	1.8	40MHz/104MHz	Commercial	Tape & Reel	24-BGA
1Mb	MR10Q010CMB	3.3v	1.8	40MHz/104MHz	Industrial	Tray	24-BGA
1Mb	MR10Q010CMBR	3.3v	1.8	40MHz/104MHz	Industrial	Tape & Reel	24-BGA
1Mb	MR10Q010VMB	3.3v	1.8	40MHz/104MHz	Extended	Tray	24-BGA
1Mb	MR10Q010VMBR	3.3v	1.8	40MHz/104MHz	Extended	Tape & Reel	24-BGA
1Mb	MR10Q010VSC	3.3v	1.8	40MHz/104MHz	Extended	Tray	16-SOIC
1Mb	MR10Q010VSCR	3.3v	1.8	40MHz/104MHz	Extended	Tape & Reel	16-SOIC
