案例研究：FRAM存儲器應用在便攜式醫療刺激系統

隨著系統復雜性不斷增加，包括多個數學函數和算法的復雜代碼也隨之增加，片上存儲器內存容量可能不足。因此便攜式醫療系統通常需要額外的存儲空間，以便設計人員使用外部存儲器來增加內部存儲器的空間。

以下是一個典型的便攜式醫療刺激系統，其系統考慮因素如下：
系統每100ms捕獲并記錄128位采樣數據
系統的數據捕獲和處理時間為5ms，工作電流為7mA（不包括向存儲器寫入數據時的電流消耗），數據記錄存儲器在數據捕獲和處理期間保持待機或低功耗模式
當捕獲日志被寫入到存儲器時，系統和存儲器都變為工作狀態
假設系統待機電流為0.5µA
當單片機內核以12兆赫茲的頻率運行時，系統有5%的時間處于工作狀態
便攜式系統采用3V、1400mAh的LR03電池

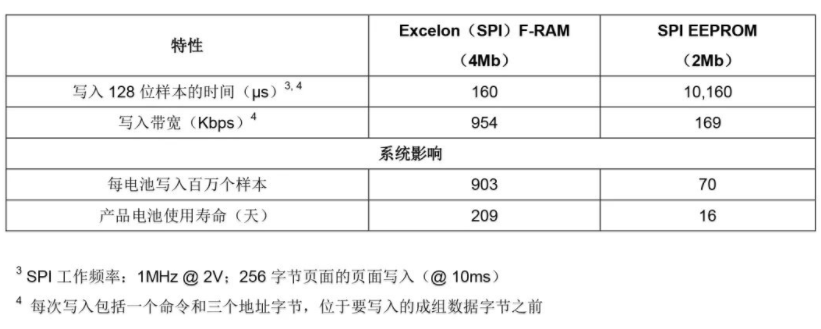

表1顯示了向FRAM和EEPROM寫入數據所需的能量。可以看出對于這種應用而言，FRAM消耗的功耗顯著降低。極低功耗深度待機模式和休眠模式可進一步改善功耗，從而進一步延長設備的電池使用壽命。

FRAM可提供：
1）近乎無限的耐久度；
2）即時非易失性；
3）低功耗。

使得系統設計人員可以將基于ram和ROM的數據和功能整合在單個存儲器中。應用通常會在可執行代碼和數據任務之間分配內存。

基于ROM的技術，包括掩模ROM、OTP-EPROM和NOR閃存，是非易失性的，面向代碼存儲應用。NAND閃存和EEPROM也可以用作非易失性數據存儲器。這些存儲器由于執行代碼和數據存儲操作時性能不佳，因此都需要一些折中方案。它們側重于降低成本，所以需要在易用性和/或性能方面進行權衡。

基于RAM的技術（如SRAM）可以用作數據存儲器，也可以用作代碼執行的工作空間，其速度比較快，不過它的易失性使其僅僅可用于臨時存儲。

便攜式應用空間受限，要求使用盡可能少的組件來優化性能。即使在電路板空間充足的應用中，使用多種存儲器類型也會導致效率低下，使代碼設計復雜化，并且通常會消耗更多能量。

FRAM的效率與可靠性使之成為能同時處理代碼和數據的單一存儲器技術。作為存儲器技術，FRAM擁有支持高頻率數據記錄操作的耐久度，同時還能降低系統成本，提高系統效率，并簡化設計。

富士通FRAM憑借高讀寫耐久性、高速寫入和超低功耗的獨特特質，近年來在Kbit和Mbit級小規模數據存儲領域風生水起，在各種應用領域頻頻“露臉”并大有斬獲，這就是鐵電存儲器FRAM。富士通代理英尚微電子可為客戶提供產品相關技術支持。
