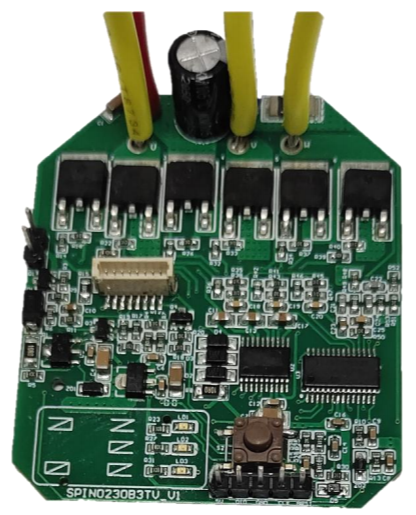

低成本32位單片機電動工具無感方波控制方案

    我司官方代理介紹基于靈動32位微處理器MM32SPIN0230的BLDC電動工具無感方波控制方案，包括MM32SPIN0230芯片資源。

    以下是電動工具無感方波控制方案的簡述：


控制方式	無感方波六步換相
PWM調制方式	HPWM_LON
角度獲取	ADC或比較器檢測反電勢
PWM頻率	8~30KHz
電機轉速	0-30000RPM(5對極)
輸出功率	0~500W
開發軟件	KeilC
代碼大小(完整方案)	<22KBytes


    芯片介紹
    MM32SPIN0230系列是靈動微MindSPIN旗下高性能的單電機控制產品，采用Cortex-M0內核，集成了運動控制所需的專用模擬外設，包括12位高精度ADC、2路模擬比較器COMP、2路運算放大器OPAMP，另配備有MC-TIM、硬件除法器HW-Div、DMA控制器等專用資源，以及32KB Flash、4KB SRAM、26個GPIO等基礎資源。
    -存儲及運算資源：32KB Flash，4KB SRAM，最高主頻60MHz
    -7個定時器資源：1個16位高級定時器、1個32位通用定時器、3個基本定時器、1個12位IWDG、1個24位Systick
    -支持2通道DMA
    -硬件除法器HW-Div
    -1路12位模數轉換器ADC，支持11通道，采樣速率1Msps
    -2路模擬比較器COMP、2路軌對軌運算放大器OPAMP
    -支持UART/SPI通信
    -支持2.5V~5.5V供電
    -工作環境溫度-40℃~105℃
    -提供TSSOP20/28和QFN20/28封裝
    -更多詳情及樣品測試或應用方案技術支持聯系英尚微
